Криогенные емкости
Производство промышленных криогенных емкостей и резервуаров из металла по индивидуальным проектам
Завод «Гефест» проектирует и производит криогенные емкости из металла для хранения и транспортировки сжиженных газов при сверхнизких температурах — до –196 °C. Изготавливаем стационарные и передвижные сосуды для жидкого кислорода, азота, аргона, гелия, водорода, СПГ и криогенных смесей.
Работаем по чертежам или техническому заданию Заказчика.
Гарантия 10 лет
Выполним ремонт, если наши криогенные емкости выйдут из строя по нашей вине
Точно в срок
Закрепим сроки в договоре и несем ответственность за их соблюдение
Вся документация
Предоставим паспорт изделия, инструкцию по монтажу и эксплуатации криогенной емкостью
Виды криогенных емкостей
- Вертикальные криогенные емкости. Стационарные, применяются для хранения жидких криогенных газов (кислород, азот, аргон и др.). Отличаются удобством размещения на ограниченных площадях.
- Горизонтальные криогенные емкости. Стационарные, оптимальны для больших объемов хранения, широко применяются в системах СПГ, газификации и технологических процессах.
- Сферические криогенные емкости. Стационарные, для очень больших объемов хранения. Минимальная площадь теплообмена снижает теплопритоки.
- Мобильные криогенные емкости и транспортные сосуды (ЦТК). Компактные емкости, предназначены для транспортировки, заправки и временного хранения.
Отрасли
Газовая, фармацевтическая, металлургическая, энергетическая, пищевая, научно-исследовательская
Назначение
Жидкий кислород, азот, аргон, гелий, водород, СПГ и криогенные смеси
Возможности производства
- Объем: 1–100 м³
- Рабочее давление: от 0,2 до 2,5 МПа
- Температура хранения: от -196 до -40 °C
Варианты исполнения
По типу исполнения:
- Конструкция: вертикальные, горизонтальные, сферические; стационарные или мобильные.
- Изоляция: Вакуум, МЛИ, комбинированные варианты.
- Материалы: углеродистая и нержавеющая сталь.
Стандарты качества:
- ГОСТ Р 71144-2023 «Сосуды криогенные транспортируемые. Общие технические условия».
- ГОСТ 16024-79 «Сосуды криогенные. Технические условия».
- ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия».
- ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность».

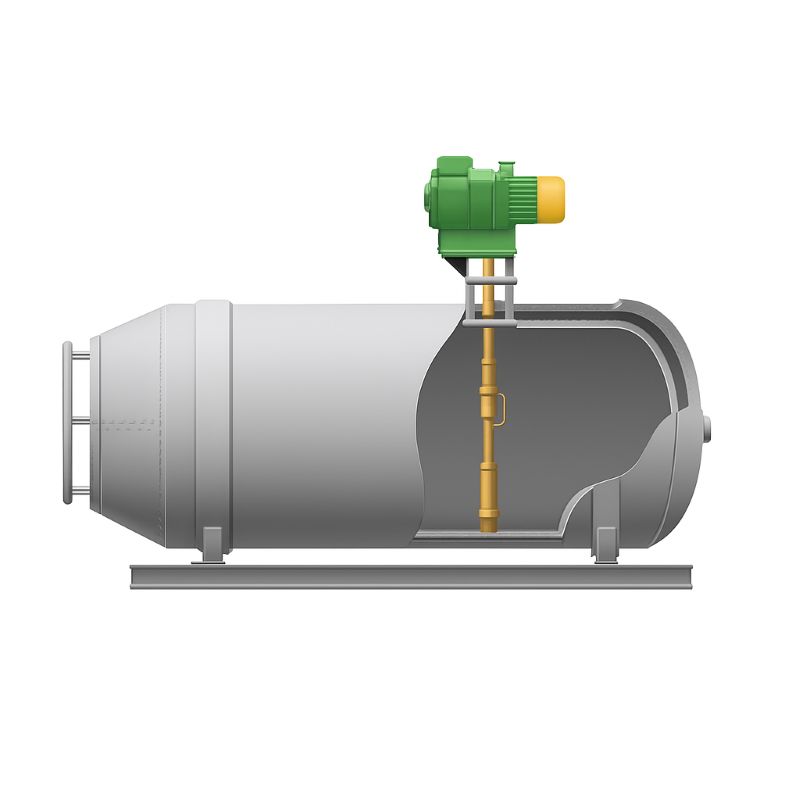

Конструкция емкостей для агрессивных сред
Основные элементы конструкции сосудов криогенных:
- Внутренний сосуд. Рабочая часть. Изготавливается из нержавеющей стали, стойкой к криоохруплению.
- Внешний кожух. Обеспечивает несущую функцию, поддерживает вакуум. С защитой от коррозии.
- Межоболочное пространство. Снижает теплообмен внутреннего сосуда с внешней средой.
- Опоры и рама. Конфигурация зависит от типа установки.
- Патрубки, арматура, КИП. Предохранительные клапаны, фланцы, уровнемеры, датчики давления.
Комплектация
- Криогенная емкость
- Монтажный комплект
- Паспорт изделия
- Руководство по монтажу, эксплуатации и техническому обслуживанию
Часто задаваемые вопросы
Стоимость криогенных емкостей
Цена криогенных емкостей и резервуаров зависит от технических характеристик и требований к оборудованию. Чтобы получить точную стоимость, отправьте запрос с чертежами или техническим заданием на почту:
